提要：BG大游新材推出了一款低温急剧熟化的固化剂产品YH-10K
，能够共同多种主剂实现低温（40~45℃）快速熟化。在一样的功夫内
，可达到以往必要高温熟化才可能达到的熟化成效和剥离强度。

无溶剂胶黏剂由于上胶量低、复合过程中不必要经过高温烘路、复合速度高、单元涂布成本低蹬着点
，最近十年都以20%的超高增速增长。但是由于选取无溶剂胶水复合高阻隔结构容易呈显禅泡、苛性内容物侵蚀等问题
，干复胶水在这个利用领域依然占有很高的市场份额。

由于胶水分子设计分歧、复合工艺的差距
，干复胶和无溶剂胶水的熟化前提有显著的差距：目前无溶剂复合的熟化温度在35~45℃之间
，干复胶的熟化温度凭据胶水种类、复合结构的差距
，熟化温度一般在50~60℃之间。由于上述差距
，终端的彩印厂必须建设至少两个分歧温度的烘房
，或者时时扭转烘房温度
，很不方便
，且效能降低。

为了提高下游客户的出产效能、提高复合制品的制品合格率、简化熟化室温度的设定
，甚至在热带气象区或夏季高温高湿的季节可能实现常温熟化
，BG大游新材推出一款低温急剧熟化的固化剂产品YH-10K
，能够共同多种主剂实现低温（40~45℃）急剧熟化
，在一样的功夫内
，达到以往必要高温熟化才可能达到的熟化成效和剥离强度、水煮/蒸煮成效和热剥离强度。

以下数据是在山东某客户正常出产测试的了局：

一、测试主张

验证YH-10K固化剂的低温急剧熟化成效（对比固化剂某厂家的L-75固化剂）；主剂选用BG大游YH3666-1。

二、测试前提

水煮结构上胶量3~4g/m²
，机速110m/min
，熟化前提：40℃和50℃
，熟化功夫：24-36-48h幼试后别离测试机能；复合结构：PAink（15μ）/PE（80μ）、PETink（12μ）/AL/PE（50μ）、PETink（12μ）/VMPET/PE（50μ）。

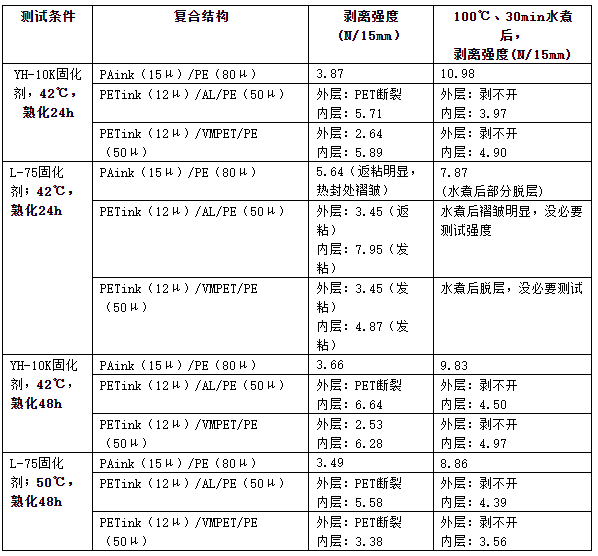

三、测试了局

四、上机测试结论

1、42℃熟化24h的前提下
，YH-10K的固化速度显著快于L-75的熟化速度
，并且能够满足两层/三层结构水煮的要求
，而L75固化剂复合的样品
，水煮后出现褶皱或脱层的景象。

2、YH-10K固化剂熟化功夫经过24h和48h固化后的成效相当
，常温剥离强度和水煮后的剥离强度在分歧的熟化功夫后差距也不大
，注明经过24h的熟化后
，主剂与固化剂的反映实现率靠近100%。

3、YH-10K固化剂在42℃熟化48h
，与L-75固化剂在50℃熟化48h
，三种结构的剥离强度和水煮后的表观和剥离强度相当
，注明YH-10K固化剂能够满足下游客户低温急剧熟化的要求。
